عند اختيار wiالرابطة وفقا اليه استخدام بعد الخصائص يجب أن تكون
اعتبر:
قوة الشد مستوى طبقة الزنك مقاومة للتآكل
مقاومة التعب مقاومة الاصطدام مقاومة السحق
مقاومة الدوران النموذج المرن (أو التمدد) قوة الالتصاق

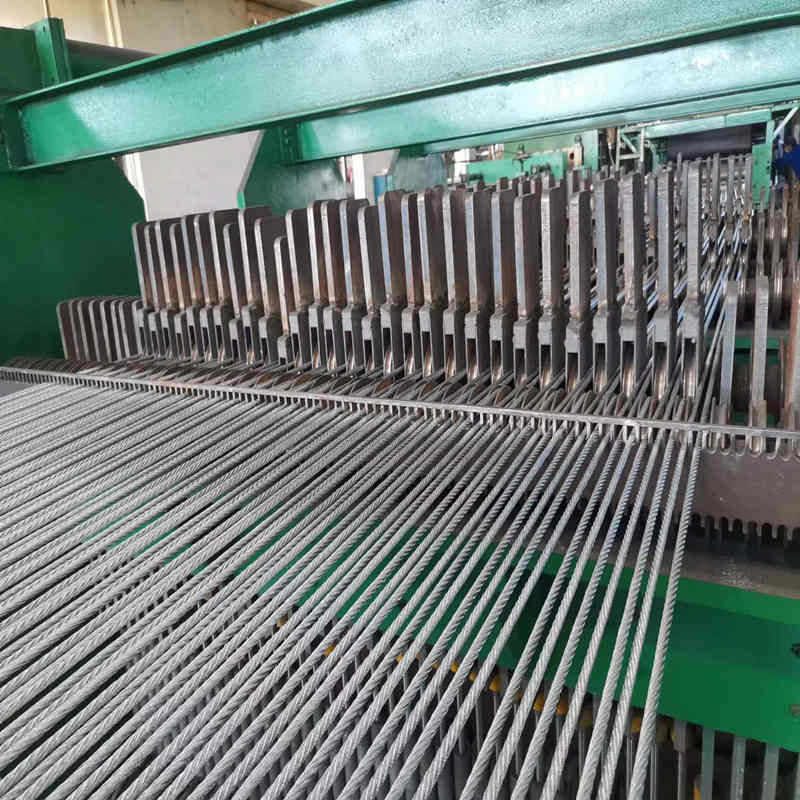

ملاحظة:حبل الحزام النقل اللاسلكي يركز بشكل رئيسي على الخصائص التالية:التوتر الكسري،الزنك
مستوى، قوة الالتصاق، مقاومة التآكل، مقاومة التعب، نموذج مرن.

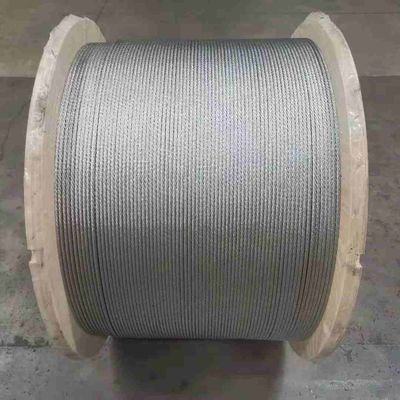

تقدم حبل الأسلاك الفولاذية المصنوعة من الصلب للمحمول
أ)التوتر الكبير للكسر، درجة القوة فوق 2260MPa،
ب)مستوى عال من طبقة الزنك وكثافة عالية، مقاومة قوية للتآكل
ج)نظافة السطح العالية، صلابة عالية مع المطاط
د)تصميم هيكل مفتوح، زيادة منطقة الاتصال مع المطاط، تحسين قوة الارتباط.
E)هيكل ناعم من الحبل السلكي، مقاومة جيدة للتعب
(ف)نموذج مرن كبير، إطالة هيكلية منخفضة، امتداد صغير بعد إجهاد الشريط الناقل
ج)تصميم خفيف الوزن، يقلل من تكلفة حبل الأسلاك الفولاذية.
قطرها (ملم) |
GB/T 12753 المعيار الوطني | أدخلر رهذا المعيار | ||||||||
الدقيقة.حمل الكسر (KN) | الوزن المرجعي كيلوغرام/100 متر |
دقيقة.كسر الحمل (KN) |
أقصى قدر من قوة الربط (ن/ملم) |
2%-22% الحد الأدنى لامتداد فـي |
الوزن المرجعي |
|||||
أنا | الثاني | الثالث | الثالث | قبل الشيخوخة | بعد الشيخوخة | كجم/100 متر | ||||
2.50 | 5.9 | 6.1 | 6.4 | 6.6 | 2.5 | 6.8 | 68.3 | 55.3 | 0.17 ~ 0.23 | 2.5 |
2.60 | 6.3 | 6.6 | 6.9 | 7.2 | 2.7 | 7.3 | 70.2 | 57.2 | 0.17 ~ 0.24 | 2.7 |
2.70 | 6.8 | 7.1 | 7.4 | 7.7 | 2.9 | 7.9 | 72.2 | 59.2 | 0.17 ~ 0.25 | 2.9 |
2.80 | 7.4 | 7.7 | 8.0 | 8.3 | 3.1 | 8.5 | 74.1 | 61.1 | 0.17 ~ 0.26 | 3.1 |
2.90 | 7.9 | 8.2 | 8.6 | 8.9 | 3.4 | 9.1 | 76.1 | 63.1 | 0.17 ~ 0.27 | 3.4 |
3.00 | 8.4 | 8.8 | 9.2 | 9.6 | 3.6 | 10.1 | 78.0 | 65.0 | 0.17 ~ 0.28 | 3.6 |
3.10 | 9.0 | 9.4 | 9.8 | 10.2 | 3.8 | 10.7 | 80.0 | 67.0 | 0.22 ~ 0.33 | 3.8 |
3.20 | 9.6 | 10.0 | 10.5 | 0.9 | 4.1 | 11.4 | 81.9 | 68.9 | 0.22 ~ 0.33 | 4.1 |
3.30 | 10.2 | 10.7 | 11.1 | 1.6 | 4.4 | 12.1 | 83.9 | 70.9 | 0.22 ~ 0.33 | 4.4 |
3.40 | 10.8 | 11.3 | 11.8 | 2.3 | 4.6 | 2.9 | 85.8 | 72.8 | 0.22 ~ 0.33 | 4.6 |
3.50 | 11.5 | 12.0 | 12.5 | 3.0 | 4.9 | 13.5 | 87.8 | 74.8 | 0.22 ~ 0.33 | 4.9 |
3.60 | 12.2 | 12.7 | 13.2 | 3.8 | 5.2 | 14.5 | 89.7 | 76.7 | 0.22 ~ 0.33 | 5.2 |
3.70 | 12.8 | 3.4 | 14.0 | 4.5 | 5.5 | 15.3 | 91.7 | 78.7 | 0.22 ~ 0.33 | 5.5 |
3.80 | 13.5 | 14.1 | 14.7 | 15.3 | 5.8 | 16.1 | 93.6 | 80.6 | 0.22 ~ 0.33 | 5.8 |
3.90 | 14.3 | 4.9 | 5.5 | 6.2 | 6.1 | 16.8 | 95.6 | 82.6 | 0.22 ~ 0.33 | 6.1 |
4.00 | 15.0 | 15.7 | 16.3 | 7.0 | 6.4 | 17.6 | 97.5 | 84.5 | 0.22 ~ 0.33 | 6.4 |
4.10 | 15.8 | 6.5 | 17.2 | 7.9 | 6.7 | 18.5 | 99.5 | 86.5 | 0.22 ~ 0.33 | 6.7 |
4.20 | 16.5 | 17.3 | 8.0 | 8.7 | 7.1 | 9.6 | 101 | 88.4 | 0.22 ~ 0.33 | 7.1 |
4.30 | 17.3 | 8.1 | 18.9 | 9.6 | 7.4 | 20.3 | 103 | 90.4 | 0.22 ~ 0.33 | 7.4 |
4.40 | 18.2 | 9.0 | 19.8 | 20.6 | 7.7 | 21.2 | 105 | 92.3 | 0.25 ~ 0.35 | 7.7 |
4.50 | 19.0 | 19.8 | 20.7 | 21.5 | 8.1 | 22.2 | 107 | 94.3 | 0.25 ~ 0.35 | 8.1 |
4.60 | 19.8 | 20.7 | 21.6 | 22.5 | 8.5 | 23.0 | 109 | 96.2 | 0.25 ~ 0.35 | 8.5 |
4.70 | 20.7 | 21.6 | 22.6 | 23.5 | 8.8 | 24.0 | 111 | 98.2 | 0.25 ~ 0.35 | 8.8 |
4.80 | 21.6 | 22.6 | 23.5 | 24.5 | 9.2 | 25.0 | 113 | 100 | 0.25 ~ 0.35 | 9.2 |
4.90 | 22.5 | 23.5 | 24.5 | 25.5 | 9.6 | 26.1 | 115 | 102 | 0.25 ~ 0.35 | 9.6 |
5.00 | 23.4 | 24.5 | 25.5 | 26.6 | 10.0 | 27.1 | 117 | 104 | 0.25 ~ 0.35 | 10.0 |
5.10 | 24.4 | 25.5 | 26.6 | 27.6 | 10.4 | 28.2 | 119 | 106 | 0.25 ~ 0.35 | 10.4 |
5.20 | 25.4 | 26.5 | 27.6 | 28.7 | 10.8 | 29.4 | 121 | 108 | 0.25 ~ 0.35 | 10.8 |
5.30 | 26.3 | 27.5 | 28.7 | 29.8 | 11.2 | 30.5 | 123 | 110 | 0.25 ~ 0.35 | 11.2 |
5.40 | 27.3 | 28.6 | 29.8 | 31.0 | 11.7 | 31.7 | 125 | 112 | 0.25 ~ 0.35 | 11.7 |
5.50 | 28.4 | 29.6 | 30.9 | 32.1 | 12.1 | 32.8 | 127 | 114 | 0.25 ~ 0.35 | 12.1 |
5.60 | 29.4 | 30.7 | 32.0 | 33.3 | 12.5 | 34.0 | 129 | 116 | 0.25 ~ 0.35 | 12.5 |
5.70 | 30.5 | 31.8 | 33.2 | 34.5 | 13.0 | 35.3 | 131 | 118 | 0.25 ~ 0.35 | 13.0 |
5.8 | 31.6 | 32.9 | 34.3 | 35.7 | 13.5 | 36.5 | 133 | 120 | 0.25 ~ 0.35 | 13.5 |
5.9 | 32.6 | 34.1 | 35.5 | 37.0 | 13.9 | 37.8 | 135 | 122 | 0.25 ~ 0.35 | 13.9 |

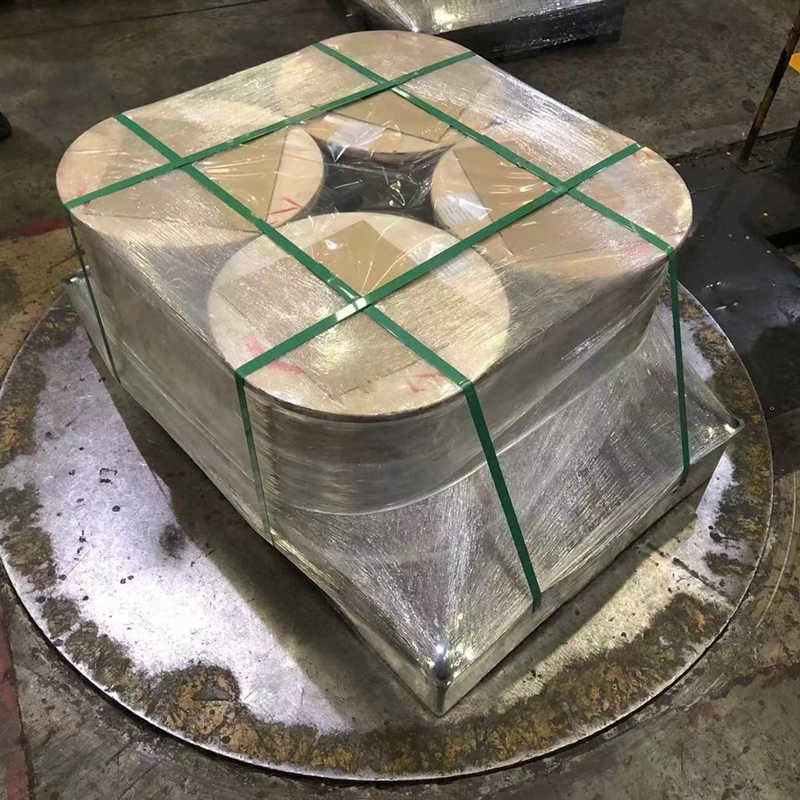

حبل أسلاك فولاذي للتعبئة على الحزام النقل للتصدير
حبل الأسلاك الصلب المغلف بتركيب 7x7 هو حل مرن ودائم يستخدم على نطاق واسع في مختلف الصناعات. يتكون هذا النوع من الحبل السلكي من سبعة خيوط ،كل منها يتكون من سبعة أسلاك أصغر ملفوفة معاًإليك مزايا استخدام حبل أسلاك فولاذي مصقول 7x7:
1مقاومة التآكل: يمنع الطلاء المغلف على حبل الأسلاك الصلب من الصدأ والتآكل ، حتى عند تعرضه للبيئات القاسية.هذا يعني أن الحبل يمكن أن تستمر لفترة أطول وتتطلب صيانة أقل من أنواع أخرى من الحبال السلكية.
2قوة سحب عالية: هيكل 7x7 من حبل الأسلاك الفولاذية المغلفة يوفر قوة ممتازة ومتانة.مما يجعلها مثالية للتطبيقات التي تتطلب قوة سحب عالية ومقاومة للاستعمال والمزيل.
3المرونة: يوفر الهيكل 7x7 مرونة كبيرة، مما يسمح للحبل بالانحناء والانحناء حول العقبات دون كسر أو التواء.هذا يجعله مناسبًا للاستخدام في تطبيقات الرفع والإعداد حيث تكون المرونة والقدرة على المناورة ضرورية.
4الوزن الخفيف: حبل الأسلاك الفولاذية المغلفة مع هيكل 7x7 خفيف الوزن ، مما يسهل التعامل معه ونقله.هذا يجعلها خيار عملي لمجموعة واسعة من التطبيقات حيث الوزن هو اعتبار، مثل الصناعات البحرية وصيد الأسماك.
5فعالة من حيث التكلفة: حبل الأسلاك الفولاذية المغلفة غير مكلف نسبياً في الشراء والصيانة ، مما يجعله حلًا فعالًا من حيث التكلفة لمختلف الصناعات.يقدم استدامة طويلة الأمد دون الحاجة إلى استبدال أو إصلاحات متكررة.
بشكل عام، حبل الأسلاك الفولاذية 7 × 7 هو حل متعدد الاستخدامات وموثوقة للغاية التي يمكن استخدامها في مجموعة واسعة من التطبيقات.ومقاومة التآكل تجعله الخيار المثالي لرفع، التجهيز، وغيرها من التطبيقات الثقيلة.
